Детектор магнитной петли

Детектор магнитной петли заказать в Нур-Султане

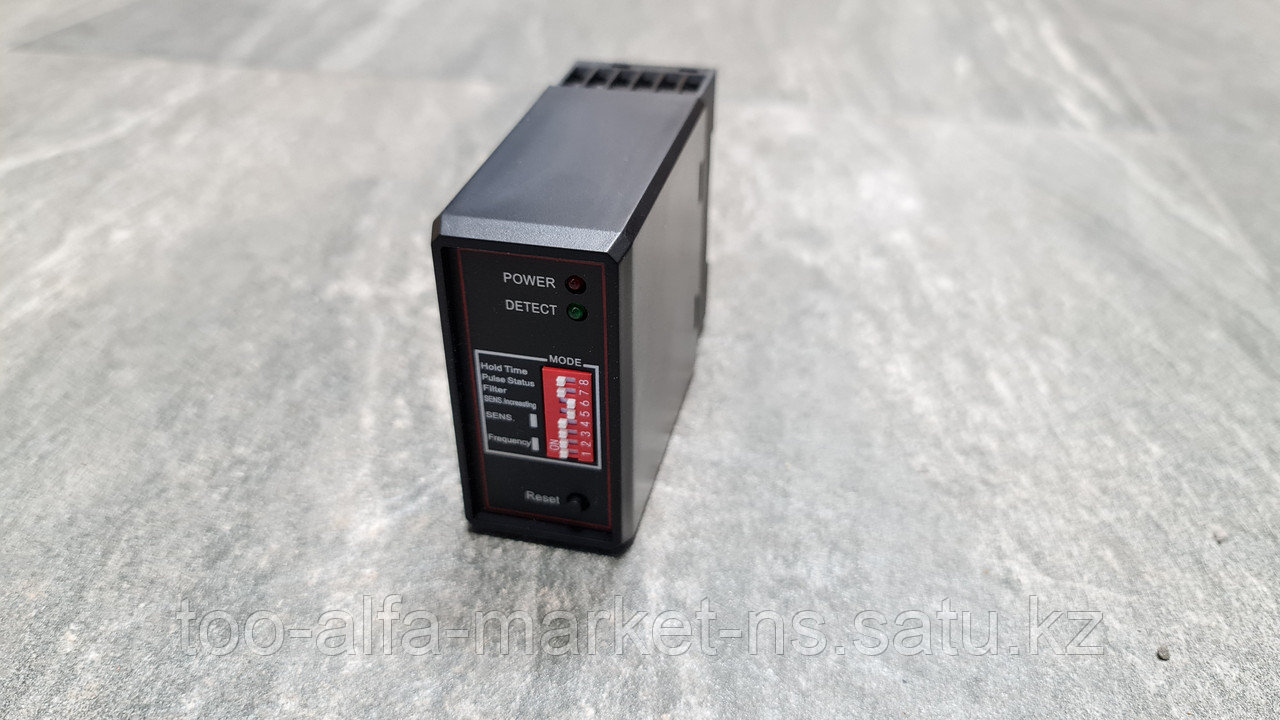

Детектор магнитной петли (одноканальный)  AC220V,50HZ,2OUTPUT RELAYS(10A/AC220V)  для управления шлагбаумами, воротами и парковочными системами. Являясь системой обнаружения автомобиля, датчики улавливают изменения индуктивности в магнитной петле при появлении автомобиля над ней и управляют встроенным реле, размыкая и замыкая контакты. Одноканальный датчик предназначен для контроля доступа и управления одним транспортным потоком.

Монтаж магнитной петли

Используется одножильный медный провод диаметром 1.5 кв. м.м. с двойной оплеткой. Сделать штробу или углубление на полотне проезжей части, перед или после подвижной ограждающей конструкции, квадрат или прямоугольник шириной линии 8мм, а глубиной 30-50мм от поверхности. Угол изгиба закладываемого провода должен быть не меньше 45 град. От данного выштрабленного прямоугольника или квадрата так же вывести штробу к используемому автоматическому ограждающему устройству (шлагбауму, приводу ворот, болларду).  Петли должны пролегать на расстоянии не менее 150мм от фиксированных металлических предметов и не менее 500мм от подвижных металлических предметов. Т.е. провод в одну жилу отходит от датчика магнитной петли, по штробе делает несколько (петель) круговых намоток по периметру  выштрабленного квадрата или прямоугольника и затем второй конец подходит обратно к датчику магнитной петли. Количество витков указано в ниже приведенной таблице.
